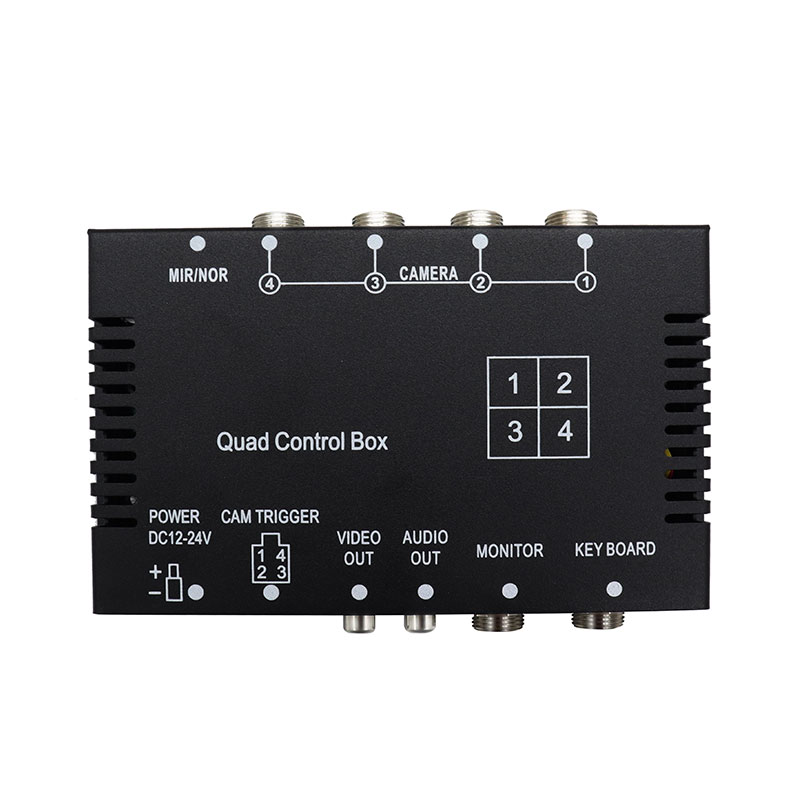

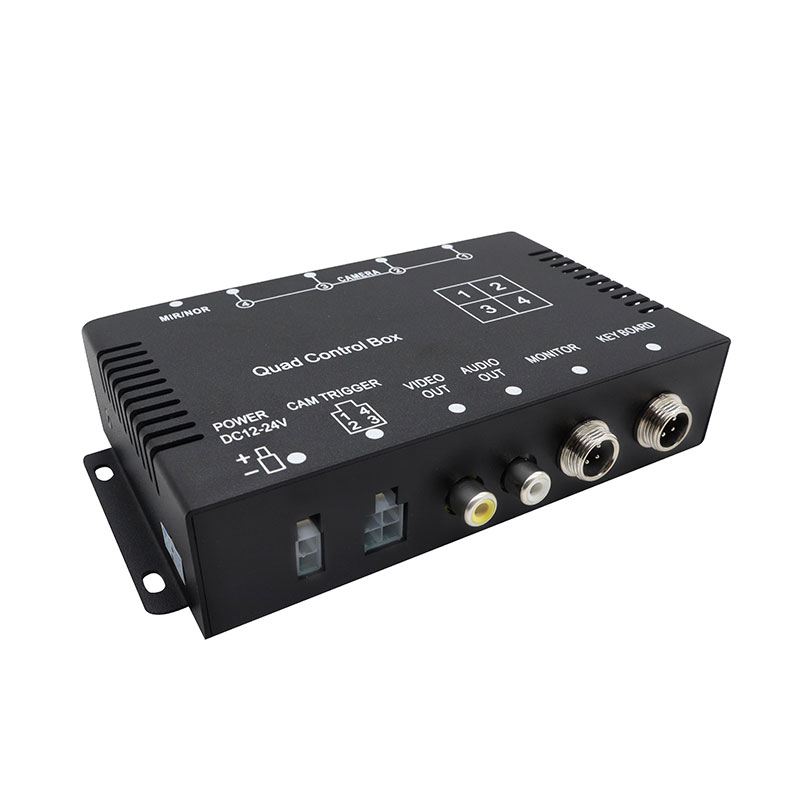

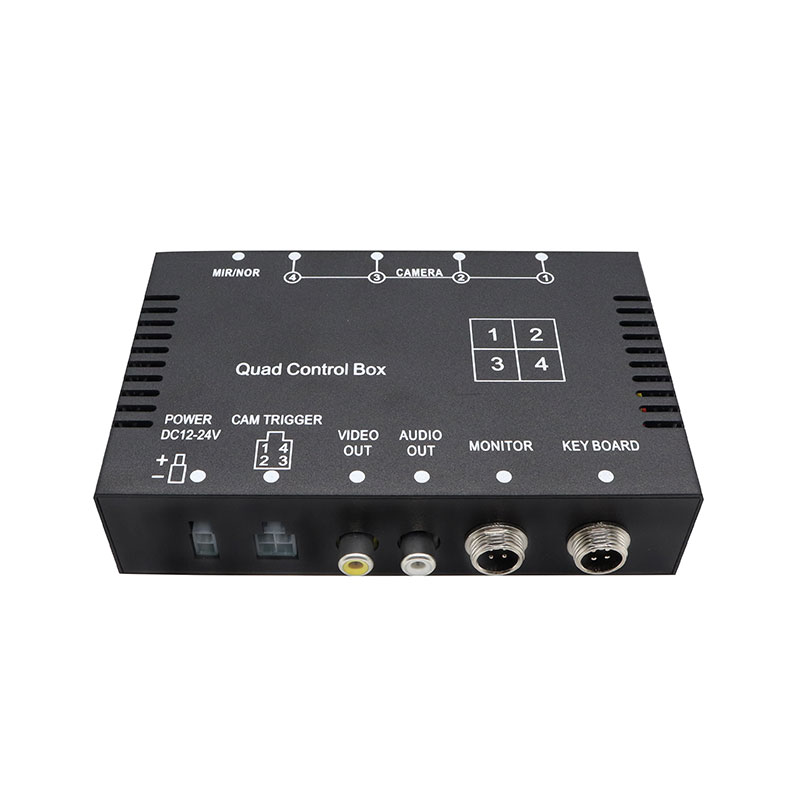

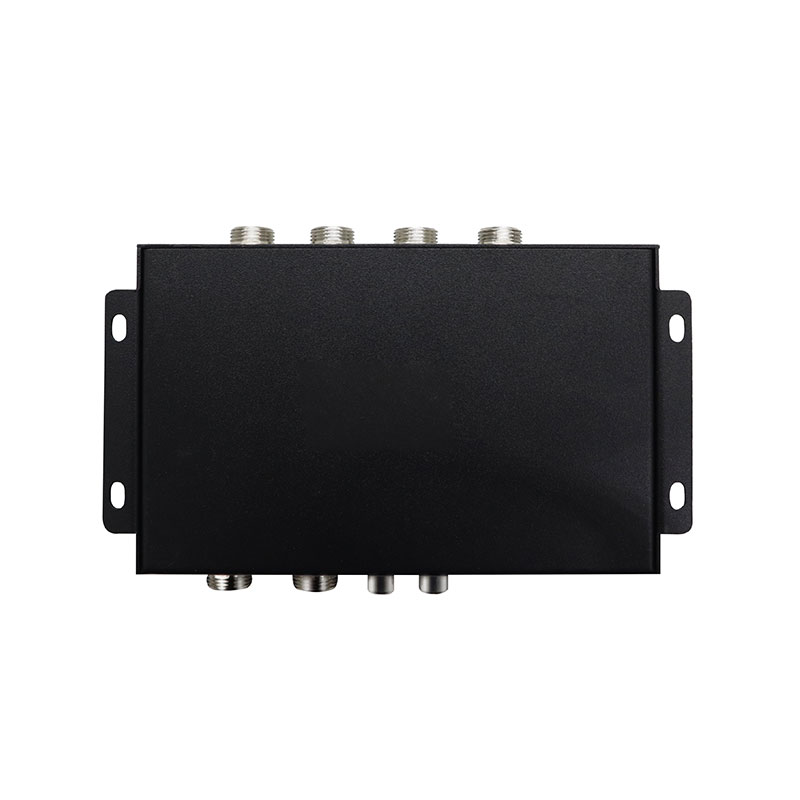

マルチカメラディスプレイおよびカメラ切り替え用の 4CH 車載ビデオコントロールボックス

複数のカメラを個別の制御デバイスに直接接続する代わりに、コントローラーは 1 つのコンパクトなユニットで 4 つのカメラ入力を提供し、さまざまなカメラ ビューを選択して車両モニターを通じて表示できるようにします。 このシステムは 4 台の CVBS 車載カメラをサポートしており、選択した動作モードに応じてビデオ表示を自動的に分割または切り替えることができます。各カメラは個別にトリガーでき、トリガー信号がアクティブになると、システムは対応するカメラを全画面で自動的に表示できます。  各チャンネルは独立したミラー/正像設定をサポートしており、さまざまなカメラ設置位置に適したシステムになります。 トリガー信号がキャンセルされた後、システムは画像の復帰を約 2 秒遅らせてから、前の表示状態に戻ることができます。 これにより、この製品は車載カメラのスイッチング、リアビューカメラシステム、マルチカメラモニタリング、商用車ビデオシステムに適しています。

製品の特徴

1. 4CHマルチカメラ入力

このコントローラーは 4 つの CVBS カメラ入力をサポートしており、複数の車載カメラを 1 つのビデオ監視システムに統合できます。

以下のものと接続できます。

• フロントカメラ
• リアビューカメラ
• 左側カメラ
• 右サイドカメラ

これにより、4 カメラ車両監視システムに適しています。

2. 自動カメラ切り替え

トリガー信号がアクティブになると、対応するカメラは自動的に全画面表示に切り替わります。

この機能は次のようなアプリケーションに役立ちます。

• 逆カメラ起動
• 方向指示器監視
• サイドカメラの起動
• ドアまたは特殊車両の監視

3. 個別トリガー制御

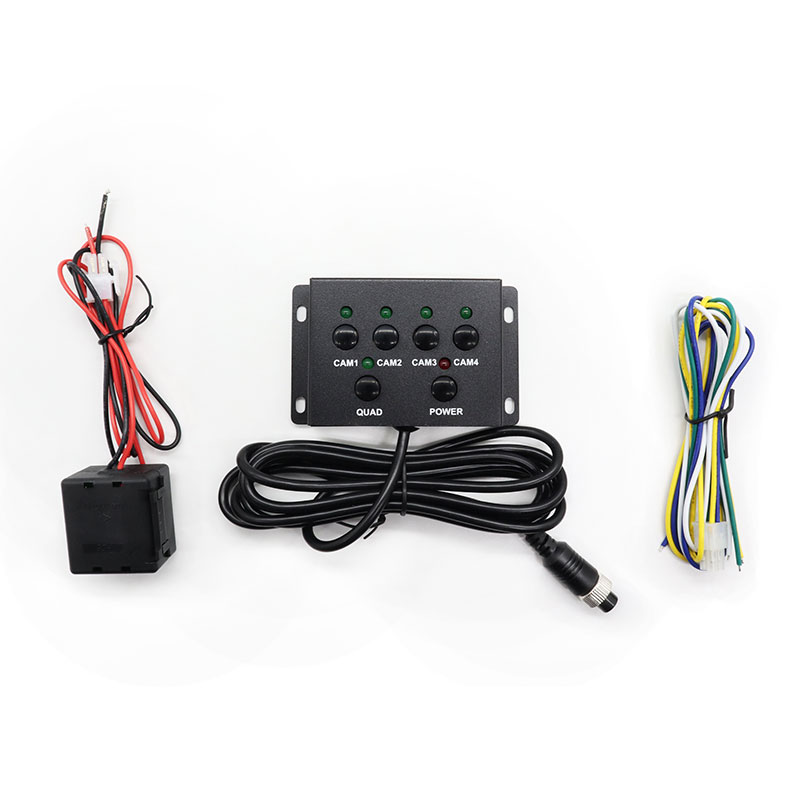

各カメラは個別にトリガーできます。 ユーザーはトリガー ワイヤーまたは手動操作を通じて 4 つのカメラ チャンネルのいずれかを選択でき、さまざまな車両構成に合わせて柔軟に制御できます。

4. 設定可能なカメラの優先順位

システムは、次の表示優先度設定をサポートしています。 CAM1 / CAM2 / CAM3 / CAM4。 これにより、設置者は複数のトリガー信号を受信したときにどのカメラを優先するかを定義できます。

5. 複数のビデオコネクタオプション

ビデオ出力は次の方法で利用できます。 RCA / 4P 航空コネクタ。 これにより、さまざまな車両モニターやカメラ配線システムと統合するための柔軟性が得られます。

製品パラメータ

製品タイプ: D1 4CH 車両ビデオコントロールボックス

カメラ入力: 4CH CVBS

カメラの選択: 個別トリガー/手動選択

画面： 全画面自動切り替え

表示優先度: CAM1 / CAM2 / CAM3 / CAM4

画像設定: ノーマル / ミラー

トリガー機能: 個別のカメラトリガー

トリガーリターンディレイ: 約2秒

ビデオ形式: パル/NTSC

オーディオ： オーディオ出力をサポート

電力出力: 12V カメラおよび LCD 用

動作電圧: 9V～32V

保護： 高電圧/低電圧/過負荷保護

ビデオ出力コネクタ: RCA / 4P アビエーション

寸法： 155×87×32mm

アプリケーションシナリオ

1. トラックカメラシステム

コントローラーは、フロント、リア、サイド カメラを含む複数のカメラをトラック カメラ システムに接続できます。

2. 商用車の監視

複数のカメラを 1 台の車両ディスプレイに接続する必要がある商用車のビデオ監視システムに適しています。

アプリケーションには次のものが含まれます。

• 配送トラック
• 物流車両
• サービス車両
• 実用車
• 商用バン
• バスカメラシステム

4CH ビデオ コントローラーは、前方、後方、側面のモニタリングのためにバス カメラ システムに統合できます。

3. 建設車両

車両周囲の複数のカメラビューが必要な建設車両や特殊車両に適しています。

例としては次のものが挙げられます。

• ダンプトラック
• コンクリートミキサー車
• 掘削機
• ホイールローダー
• 特殊車両
• リアビューカメラシステム

コントローラーはバックカメラコントローラーとして使用でき、リバーストリガーがアクティブになったときにリアカメラを自動的に表示します。

4. マルチカメラ監視システム

複数の視野角を必要とする車両の場合、マルチカメラ ビデオ コントローラーはカメラの切り替えとディスプレイの集中管理を提供します。

一般的な車両カメラ構成

一般的な 4 カメラ車両システム:

• CAM1 → フロントビューカメラ
• CAM2 → リアビュー / バックカメラ
• CAM3 → 左側ビューカメラ
• CAM4 → 右側面カメラ

コントロール：

トリガーワイヤー/手動選択

画面： 全画面自動切り替え

画像： ノーマル/ミラー選択可能

ビデオ： CVBS

力： 9～32V

よくある質問

Q1: このビデオ コントロール ボックスは何台のカメラをサポートできますか?

コントローラーは 4 つの CVBS カメラ入力をサポートします。

Q2: 各カメラを個別にトリガーできますか?

はい。各カメラはトリガー ワイヤーを介して個別にトリガーできます。

Q3: カメラは自動的に全画面表示できますか?

はい。対応するトリガー信号がアクティブになると、選択したカメラは自動的に全画面表示に切り替わります。

Q4: カメラを手動で選択できますか?

はい。 4 つのカメラ チャンネルのいずれかを制御機能を通じて選択できます。

Q5: 各カメラで異なるミラー設定を使用できますか?

はい。各チャンネルは、独立した通常または鏡像設定をサポートします。

Q6: このコントローラーを使用できる車両は何ですか?

トラック、バス、商用車、建設車両、特殊車両、フリートカメラシステムに使用できます。

Q7: 24V車にも対応していますか？

はい。動作電圧は9～32Vで、12Vと24Vの両方の車両アプリケーションに適しています。

Q8: コントローラーは PAL と NTSC をサポートしていますか?

はい。 PAL と NTSC の両方のビデオ形式がサポートされています。

Q9: オーディオをサポートしていますか?

はい。コントローラーはオーディオ出力をサポートしています。

Q10: トリガーがキャンセルされた後はどうなりますか?

トリガーがキャンセルされた後、画像は約 2 秒間表示されたままとなり、前の表示状態に戻ります。
