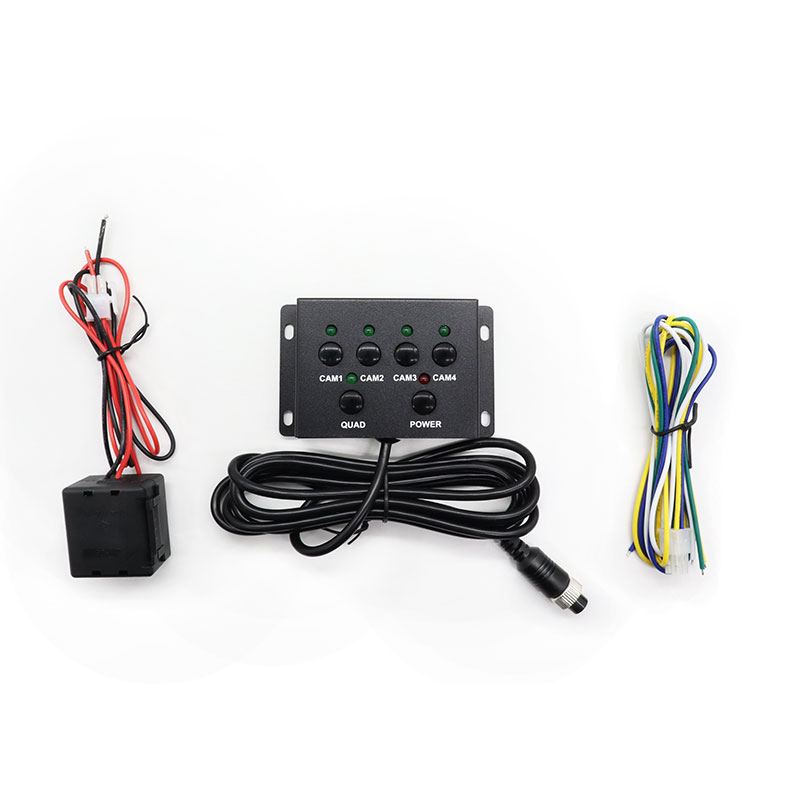

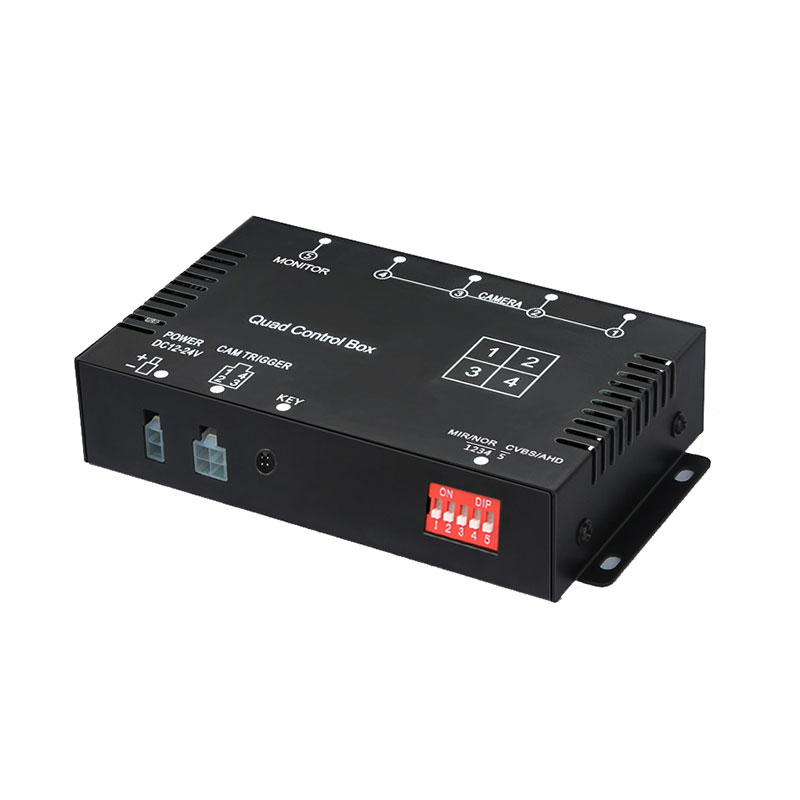

トラックカメラシステム用4CH AHD 720P/CVBS車両ビデオスプリッター

製品の利点

1. 4台の車載カメラ用の1台のコントロールユニット

1 つのコンパクトなビデオ コントロール ユニットを介して、最大 4 つのカメラ チャンネルを接続します。これにより、マルチカメラ車両システムの配線と信号管理が簡素化されます。

2. AHD + CVBS カメラの互換性

サポートできる AHD720P/CVBS。 このため、このユニットはさまざまな世代の車載カメラを使用するプロジェクトに適しています。

3. トリガーベースの全画面切り替え

各カメラは個別のトリガー入力を持つことができます。トリガー信号がアクティブになると、対応するカメラが自動的に全画面モードで表示を引き継ぐことができます。 これは次のようなアプリケーションに役立ちます。 逆カメラ起動、 サイドカメラ監視、 フロントカメラの起動と 車両のドアまたは方向転換に関連したカメラの切り替え。

4. 柔軟なマルチビューディスプレイ

2 台または 3 台のカメラが接続されている場合、システムは対応する 2 分割または 3 分割表示モードに自動的に切り替えることができます。 これにより、メイン コントロール ユニットを変更せずに、さまざまなカメラ構成を構築する実用的な方法が提供されます。

5. 独立した鏡像設定

各カメラ チャンネルは正像または鏡像として個別に設定できるため、さまざまなカメラ位置で適切な表示方向を使用できます。

製品パラメータ

製品タイプ: 4CH AHD 車両ビデオマルチプレクサ

カメラ入力: 4CH AHD 1080P / AHD 720P / CVBS

ビデオ出力解像度: AHD 720P / CVBS

カメラチャンネル: 4CH

表示モード: 接続されたカメラに応じて、全画面 / 2 分割 / 3 分割 / マルチビュー

カメラトリガー: 各チャンネルの個別トリガー

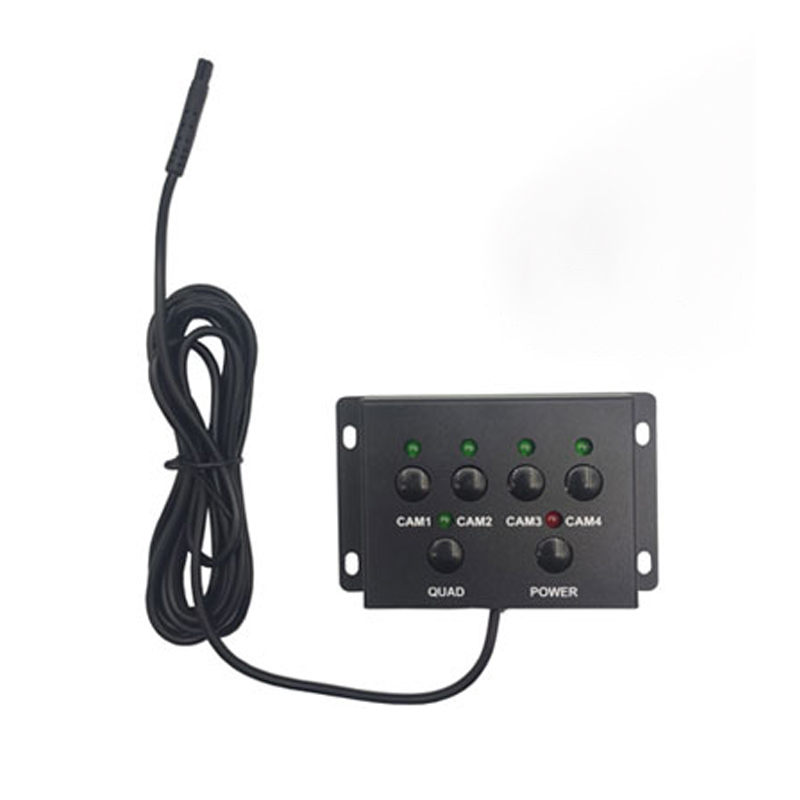

カメラ選択: トリガーワイヤー/手動選択

トリガーディスプレイ: 自動全画面表示

表示優先順位：CAM1 / CAM2 / CAM3 / CAM4

トリガーリターンディレイ：約10秒2秒

画像設定: ノーマル/ミラー、チャンネルごとに個別に調整可能

オーディオ: 720P / CVBS オーディオ出力をサポート

電源出力: カメラとLCD用の12V電源出力

動作電圧: DC 9V-32V

保護: 高電圧/低電圧/過負荷保護

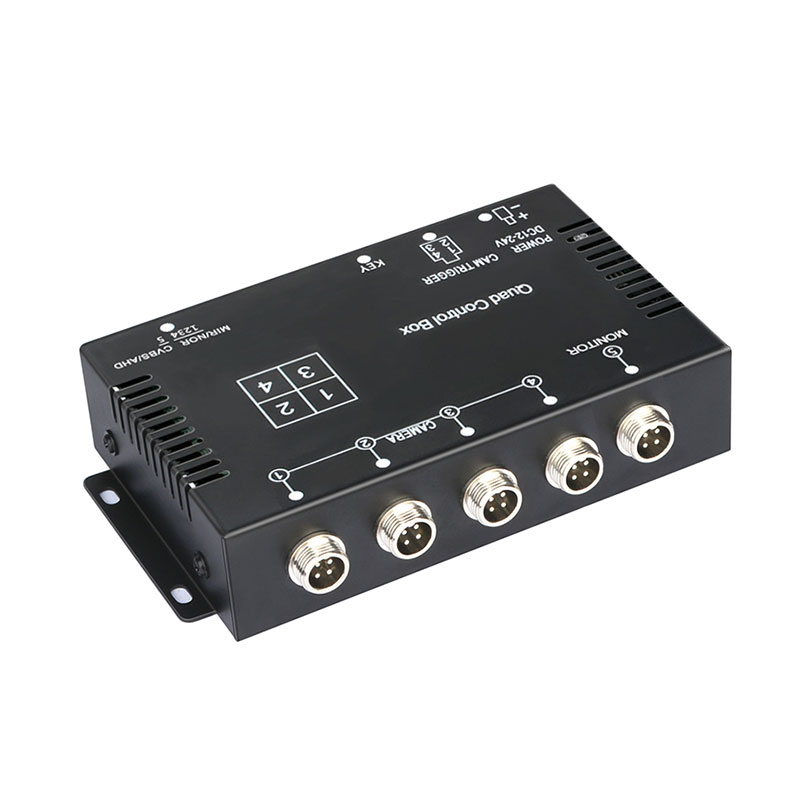

ビデオ出力コネクタ: RCA / 4P Aviation

ビデオシステム: PAL / NTSC

外形寸法：155×87×32mm

一般的なカメラ構成

4 チャンネル アーキテクチャは、さまざまな商用車のレイアウトに使用できます。

• トラック/トレーラー

フロントカメラ + リアカメラ + 左側カメラ + 右側カメラ

• バス

フロントカメラ + リアカメラ + ドア/サイドカメラ + 追加カメラ

• RV/キャンピングカー

リアカメラ + 左側カメラ + 右側カメラ + フロントカメラ

• 特殊車両

フロントモニタリング + リアモニタリング + 作業エリアカメラ + サイドカメラ

実際のカメラ構成は、車体や監視要件に応じて調整できます。

トリガーとディスプレイの制御

トリガー機能は、この車両用ビデオ マルチプレクサーの重要な機能の 1 つです。 4 つのカメラ チャネルはそれぞれ個別にトリガーできます。トリガー信号を受信すると、あらかじめ設定されたカメラの優先順位に従って、対応するカメラが自動的に全画面表示に切り替わります。 トリガ信号が解除された後、約 2 秒間画像が表示され、元の表示状態に戻ります。 このタイプのトリガー コントロールは、ドライバーが通常のマルチカメラ ディスプレイを一時的に無効にするために重要なカメラ ビューが必要な場合に特に便利です。

カメラを直接接続する代わりにビデオ マルチプレクサーを使用する理由は何ですか?

マルチカメラ車両システムの場合、主な課題は単にカメラの数ではありません。システムは、どのカメラをいつ表示するかを管理する必要もあります。

4CH AHD 車載ビデオ マルチプレクサーは、4 台のカメラとハンドルに集中接続ポイントを提供します。

• カメラ入力→信号処理→トリガー制御→表示切替→モニター出力

これにより、自動車メーカー、設置業者、フリート ソリューション プロバイダーは、より組織化されたマルチカメラ車両監視システムを構築できるようになります。

よくある質問

Q1: コントロール ボックスは何台のカメラをサポートできますか?

最大 4 つのカメラ入力をサポートします。

Q2: AHD1080P カメラをサポートしていますか?

はい。 AHD 1080P、AHD 720P、CVBS カメラ入力をサポートします。

Q3: 各カメラを個別にトリガーできますか?

はい。各カメラチャンネルは個別にトリガーでき、自動的に全画面表示されます。

Q4: カメラを手動で選択できますか?

はい。 4 つのカメラ チャンネルのいずれも手動で選択できます。

Q5: カメラは異なるミラー設定を使用できますか?

はい。正像/鏡像をチャンネルごとに独立して設定できます。

Q6: トリガー信号が消えた後はどうなりますか?

トリガーが解除されると、選択した画像が約 2 秒間表示され、その後元の表示状態に戻ります。

Q7: 24Vトラックでも使用できますか?

はい。動作電圧は9V～32Vで、一般的な12Vおよび24Vの車両アプリケーションをカバーします。

Q8: 動画は録画できますか?

いいえ。このバージョンはビデオ マルチプレクサー/コントロール ボックスであり、DVR ではありません。ビデオの切り替えと表示管理のために設計されています。
