カーリーダー、変化する道路や照明条件に対応する自動昼夜 CCD 車載カメラを開発

実際の運転状況を中心に設計された車載カメラ。 カーリーダー、変化する道路や照明条件に対応する自動昼夜 CCD 車載カメラを開発。 IR カットと 140 度の広角を備えた自動昼夜 CCD 車載カメラは、車両の走行中に照明条件が継続的に変化する可能性があるという商用車監視における実際的な課題を中心に位置付けられています。 CDS 光センサー、自動 IR カット スイッチング、電動オート シャッター、140° 広角カバー範囲、および 11 個の IR LED を組み合わせることで、Carleader の CL-829AS は、車載カメラ設計により適応性の高いアプローチを提供します。 CVBS/AHD オプション、IP69K 保護、アルミニウム合金ハウジングにより、トラック、バス、トレーラー、車両監視アプリケーションへの統合がさらにサポートされます。

車載カメラが光の変化に適応する必要がある場合

車載カメラは常に一定の照明の下で動作するとは限りません。トラックは、明るい屋外道路を出てすぐにトンネルに進入したり、昼間から夜間の運転に移行したり、都市部や工業地帯を通過するときに照度が大きく変化したりすることがあります。 このため、自動画像調整は商用車のカメラ システムで特に役立ちます。カーリーダー CL-829AS は、1 日を通して 1 つの固定されたイメージング条件を使用するのではなく、周囲光の変化に対応するためにいくつかの自動機能を組み合わせています。 このカメラは、CDS センサー、自動 IR カット システム、電動オート シャッターを統合し、変化する現実世界の車両動作条件に合わせて設計されたカメラ ソリューションを作成します。

CDS センサーと IR カットにより昼夜自動切り替えが可能

この自動昼夜 CCD 車載カメラの主な特徴の 1 つは、自動切り替えシステムです。 内蔵の CDS 光センサーは周囲の光レベルの変化を検出し、IR カット機構はカメラを昼間と夜間の動作モードに切り替えます。これにより、車両のオペレーターや設置者がカメラ モードを手動で変更する必要がなく、カメラが自動的に移行するのに役立ちます。 トラック カメラ、リアビュー カメラ、車両監視カメラの場合、この機能は、車両が 1 日のさまざまな時間帯に継続的に動作する場合に特に重要です。

このシステムは、次のような状況に対応するように設計されています。

• 明るい日差し
• 屋外から屋内への照明の変更
• トンネルの出入り口
• 昼から夜の移り変わり
• 夜間運転

これにより、カメラは基本的な固定パラメータの車両カメラとは異なる位置に配置されます。

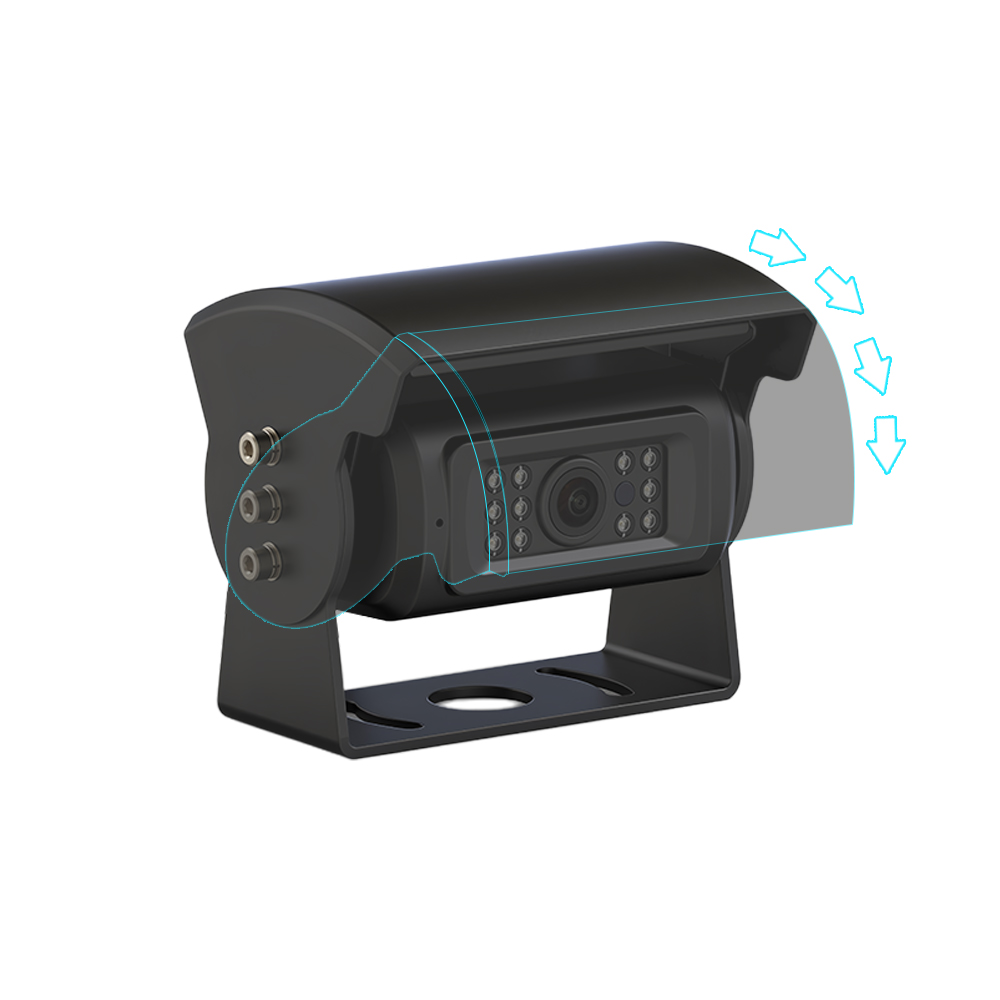

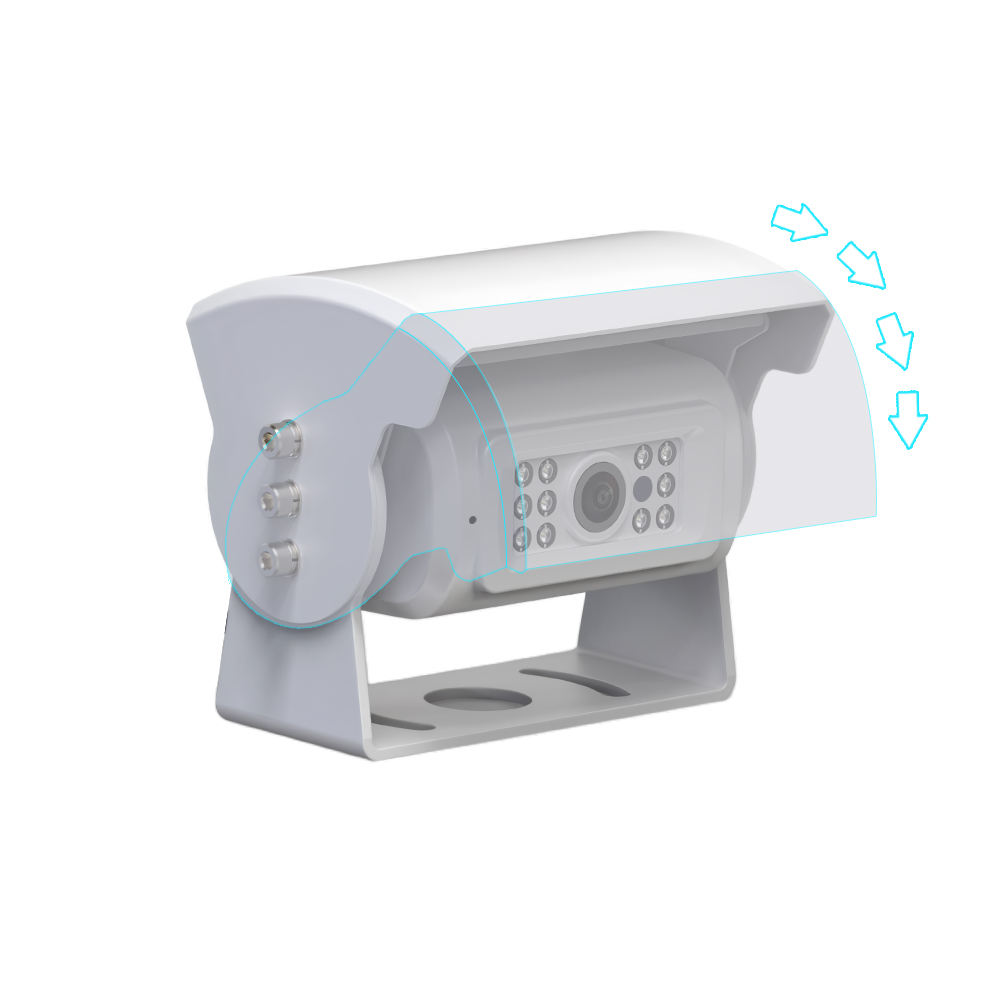

ダイナミックな照明条件に対応する電動オートシャッター

もう一つの特徴は、内蔵の電動オートシャッターです。 車両の運転中、利用可能な光の量は急速に変化する可能性があります。電動シャッターは周囲の照明条件に応じて自動的に調整され、車両が異なる環境間を移動する際にカメラが適応するのに役立ちます。 フリートのオペレーターにとって、同じフリート監視カメラが 1 つの安定した照明条件下ではなく、勤務シフト全体を通じて動作する必要がある場合があるため、これは便利です。

140°広角で後方および周囲の車両を監視

CL-829AS は 140° の視野角を持つ 2.8mm レンズを使用しており、後方および周囲の車両監視を広範囲にカバーします。 広角トラック カメラは、商用車の後方または周囲の広いエリアをカバーするのに役立ち、カメラを後方監視やその他の屋外監視位置に適しています。 また、140° 構成により、トラック、バス、トレーラー、その他の商用車のマルチカメラ レイアウトを設計する際に、システム インテグレーターに別のオプションが提供されます。

11 個の IR LED により夜間監視機能が拡張

自動昼夜切り替えは、夜間動作用に 11 個の赤外線 LED によってサポートされています。 周囲の照度が低くなると、カメラは夜間モードに切り替わり、赤外線照明を使用して監視をサポートできます。指定された最小照度は 0.1 LUX であり、このカメラは暗くなってからも車両監視を続ける用途に適しています。 この CCD イメージング、IR カット スイッチング、赤外線 LED の組み合わせにより、この製品は商用輸送および車両監視用の実用的な昼夜車両カメラとして位置付けられます。

さまざまな車両ビデオ システム用の AHD および CVBS オプション

車載カメラを交換またはアップグレードする場合は、互換性も考慮すべき事項です。

CL-829AS は CVBS、AHD720P、および AHD1080P ビデオ構成をサポートしており、既存のモニター、DVR、または MDVR システムに応じて適切なバージョンを選択できます。

フリートインテグレーターにとって、これは、商用車カメラを 1 つの信号形式に限定されるのではなく、さまざまな世代の車両ビデオ システムに組み込むことができることを意味します。

このカメラは、PAL/NTSC およびミラー/非ミラー画像構成もサポートしており、さまざまな車両の設置にさらなる柔軟性を提供します。

商用車の屋外用途向けに構築

車載カメラは、標準的な屋内監視カメラよりもかなり過酷な条件に対応する必要があります。

CL-829AS はアルミニウム合金ハウジングと IP69K 防水定格を採用しており、車両の屋外設置や要求の厳しい商業輸送環境に適しています。

動作温度は最大相対湿度 95% で -20°C ～ +75°C と規定されていますが、保管温度範囲は -30°C ～ +85°C です。

このため、このカメラは、屋外条件にさらされるトラック、バス、トレーラー、その他の車両が関与する用途に適しています。

リアビューカメラから車両監視カメラへ

この製品は自動リアビューカメラとして使用できますが、その用途は単一の車両位置に限定されません。

製品のアプリケーション情報によると、カメラは次の用途に使用できます。

• トラック後方監視
• 商用車監視
• フリートの監視
• バスと長距離バスの監視
• トレーラーモニタリング
• 夜間の車両監視

また、互換性のある MDVR および DVR システムと統合して、マルチカメラ車両監視ソリューションの一部にすることもできます。

たとえば、車両は、MDVR プラットフォームを介して、前面カメラ、側面カメラ、背面カメラ、追加の監視チャネルを組み合わせることができ、CL-829AS は専用の広角監視ビューを提供します。
